Jak zaplanować sieć przewodową w domu jednorodzinnym, by obsłużyła internet, monitoring i automatykę

Właściciel powstającego lub modernizowanego budynku wielokrotnie staje przed wyzwaniem uporządkowania domowej infrastruktury teletechnicznej. Współczesne rozwiązania wymagają spójnego środowiska, w którym szybki internet, systemy monitoringu oraz elementy automatyki budynkowej działają bez najmniejszych opóźnień. Jeszcze dekadę temu wystarczył pojedynczy router w centralnym punkcie salonu, aby zaspokoić potrzeby domowników. Dzisiaj strumieniowanie wideo w wysokiej rozdzielczości, zdalna praca i ciągły zapis z kamer wymuszają całkowitą zmianę podejścia do domowej telekomunikacji. Oparcie całego ekosystemu wyłącznie na łączności bezprzewodowej często okazuje się niewystarczające, zwłaszcza przy rosnącej liczbie urządzeń obciążających pasmo. Przewodowa podstawa zapewnia niezakłócony przesył danych i stabilność, której standardowe sieci Wi-Fi nie są w stanie utrzymać w każdym zakątku posesji. Wykorzystanie miedzianej skrętki zdejmuje z inwestora ciężar późniejszych problemów z zasięgiem i pozwala swobodnie dodawać kolejne inteligentne moduły.

Planowanie infrastruktury na wczesnym etapie inwestycji

Proces projektowania instalacji teletechnicznej należy rozpocząć jeszcze przed ułożeniem tynków i wylewek. Zamknięcie ścian i nałożenie docelowego wykończenia drastycznie ogranicza możliwości wytyczania nowych tras kablowych. Późniejsze dodawanie gniazd wiąże się z kosztownym i uciążliwym kuciem murów. Zgodnie z dobrymi praktykami oraz wytycznymi normy PN-EN 50173, domowa infrastruktura powinna opierać się na topologii gwiazdy. Oznacza to, że od każdego punktu końcowego prowadzony jest osobny przewód bezpośrednio do centralnego punktu dystrybucyjnego. Taki układ ułatwia zarządzanie całym ruchem sieciowym i pozwala na szybką diagnostykę ewentualnych awarii jednego z obwodów. Wykorzystanie okablowania kategorii szóstej obsługuje przepustowości rzędu kilku gigabitów na sekundę.

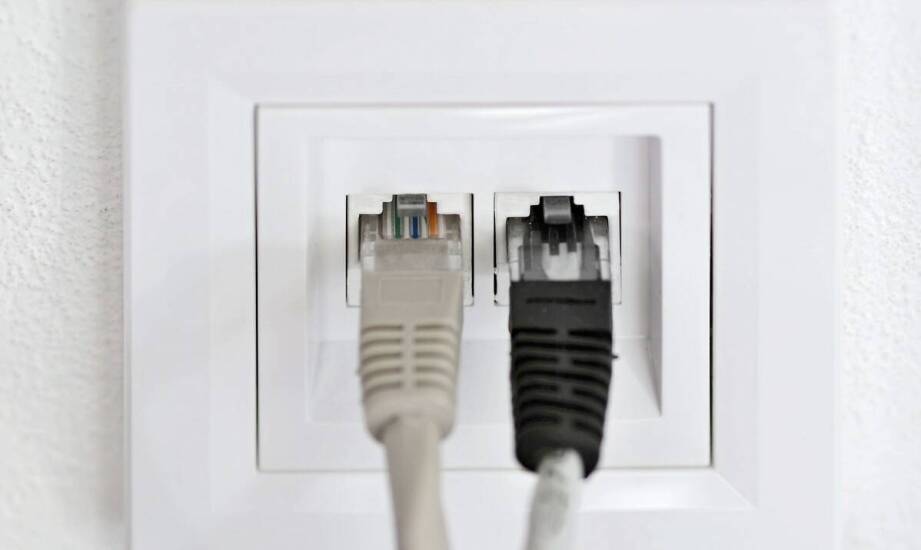

Rozmieszczenie punktów dostępowych wymaga przewidzenia przyszłych scenariuszy użytkowania poszczególnych pokoi. Standardowo zakłada się montaż co najmniej dwóch gniazd RJ45 na każde pomieszczenie mieszkalne. Jedno z nich zazwyczaj obsługuje stacjonarny sprzęt komputerowy lub telewizor, drugie pozostaje w rezerwie dla elementów automatyki bądź punktów Wi-Fi. Zgodnie z dobrymi praktykami gniazda RJ45 umieszcza się na wysokości trzydziestu centymetrów od podłogi lub w przestrzeni pod sufitem. Wszystkie przewody zbiegają się w szafce teletechnicznej, która jest sercem całego układu. Skrzynka o minimalnych wymiarach 300 x 420 x 80 milimetrów powinna zostać zlokalizowana w centralnej części parteru. Optymalna wysokość montażu wynosi od 1,1 do 1,85 metra, co ułatwia swobodny dostęp serwisowy do wewnętrznego patchpanelu i switcha.

Integracja światłowodu z systemami i unikanie błędów

Zewnętrzne łącze światłowodowe w technologii FTTH doprowadza sygnał wyłącznie do granicy domowej infrastruktury. Włókno optyczne kończy swój bieg w urządzeniu brzegowym dostawcy, czyli terminalu ONT, skąd dystrybucja pakietów danych odbywa się już po tradycyjnej skrętce miedzianej. Wewnętrzna sieć przewodowa przejmuje zadanie dostarczenia pełnej przepustowości łącza do każdego urządzenia. Na tym etapie następuje fizyczne połączenie zewnętrznego internetu z lokalnym monitoringiem i systemami sterowania budynkiem. Prawidłowo wykonana sieć LAN w domu w Sosnowcu staje się platformą, która spaja kamery IP, dekodery multimedialne i moduły inteligentnego domu w jeden zgrany organizm. Przedsiębiorstwo Audio Computer Electronics od kilkunastu lat projektuje takie zintegrowane środowiska, łącząc okablowanie strukturalne z elementami automatyki. Przewodowe zasilanie w standardzie PoE pozwala dodatkowo dostarczyć energię i dane jednym kablem bezpośrednio do punktów wizyjnych.

Analiza starszych budynków często ukazuje powtarzalne błędy instalacyjne, które ograniczają potencjał nowoczesnych technologii. Podstawowym przeoczeniem jest zbyt mała liczba punktów przyłączeniowych, co wymusza stosowanie awaryjnych rozgałęźników na podłogach. Kolejny problem to ignorowanie maksymalnych dystansów przesyłowych. Prowadzenie pojedynczej linii transmisyjnej na odległość powyżej dziewięćdziesięciu metrów drastycznie obniża wydajność połączenia w standardzie Gigabit Ethernet. Poważnym naruszeniem zasad fizyki jest również układanie przewodów teleinformatycznych w jednym korycie z instalacją elektryczną o napięciu 230 V. Bezpośrednie sąsiedztwo kabli prądowych generuje silne zakłócenia elektromagnetyczne, prowadząc do gubienia pakietów danych. Zbyt krótkie zapasy przewodu w puszkach całkowicie blokują ewentualne przekucie gniazda na sąsiednią ścianę w trakcie remontu.

Trwała podstawa dla domowych technologii

Dokładnie przemyślana i precyzyjnie wykonana infrastruktura kablowa przestaje być traktowana jako opcjonalny dodatek do nieruchomości. Staje się ona integralnym elementem konstrukcyjnym, który warunkuje prawidłowe działanie pozostałych systemów elektronicznych. Solidne okablowanie strukturalne umożliwia stabilną obsługę zaawansowanych zabezpieczeń i automatyki przez wiele kolejnych lat. Użytkownik zyskuje dzięki temu skalowalne środowisko pracy oraz rozrywki, gotowe na przyjęcie sprzętów nowej generacji. Przeprowadzenie prac teletechnicznych na wczesnym etapie inwestycji minimalizuje ryzyko późniejszych kompromisów jakościowych i pozwala na pełną kontrolę nad cyfrowym wyposażeniem posesji.
