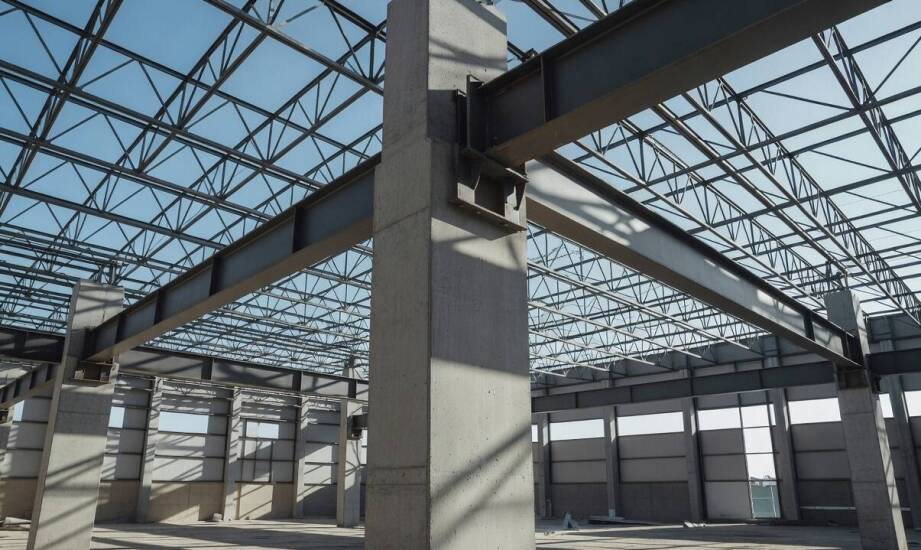

Dlaczego suwnica wymusza inne dźwigary, słupy i fundamenty w hali produkcyjnej

Inwestor planujący halę przemysłową często zakłada standardowy układ ramowy z przegubowymi połączeniami słupów i fundamentów. Dopiero po zatwierdzeniu koncepcji architektonicznej odkrywa, że urządzenie dźwignicowe wymusza gruntowną zmianę geometrii, sztywności i wymiarów elementów nośnych. Taka sytuacja generuje dodatkowe koszty i opóźnienia, gdy decyzja o montażu suwnicy zapada zbyt późno.

Jakie obciążenia wprowadza suwnica do konstrukcji hali?

Suwnica pomostowa natorowa przekazuje na belkę podsuwnicową siły pionowe oraz poziome poprzeczne i podłużne. Obciążenia te obejmują ciężar własny samego urządzenia, masę podnoszonego ładunku, siły powstające podczas hamowania mostu oraz wózka, a także oddziaływania wynikające z ruchu wzdłuż toru. Wszystkie wymienione składniki mają charakter silnie zmienny w czasie i wymagają uwzględnienia odpowiednich współczynników dynamicznych, które regulują normy inżynierskie. Ich dokładna wartość zależy bezpośrednio od wybranej klasy podnoszenia, maksymalnej prędkości jazdy oraz planowanej intensywności użytkowania dźwignicy. Siły poziome powstają dodatkowo w wyniku gwałtownego przyspieszenia, naturalnych imperfekcji toru jezdnego oraz zukosowania całego mostu podczas jazdy. To wszystko powoduje dodatkowe zginanie boczne i zauważalne skręcanie elementów nośnych, które nie występuje w budynkach pozbawionych urządzeń dźwignicowych.

Skumulowane siły przenoszą się bezpośrednio na słupy główne, dźwigary dachowe oraz cały układ stężeń. Standardowa budowa hal produkcyjnych bez suwnic pozwala na przegubowe łączenie słupów z fundamentami, gdzie sztywność przestrzenną zapewnia głównie sztywne naroże ramy. Obecność ciężkiego sprzętu często wymusza zastosowanie połączeń w pełni sztywnych lub elementów wzmocnionych dodatkowymi wspornikami. Wynika to z faktu, że znaczne momenty zginające i naprężenia poziome wyraźnie zwiększają wymagania wobec stateczności poprzecznej całego szkieletu. Stężenia dachowe oraz ścienne wykonuje się wówczas z zamkniętych profili rur kwadratowych lub okrągłych zamiast tradycyjnych prętów pełnych, aby sprawniej przenosiły zmienne siły ściskające. Geometria i sztywność układu stają się podstawą dla bezpieczeństwa. Docelowy rozstaw ram, ostateczna wysokość dźwigarów i precyzyjne rozmieszczenie stężeń muszą zapewnić odpowiednią odporność na odkształcenia i uciążliwe drgania podczas codziennej eksploatacji.

Od jakich parametrów zależy układ nośny hali z suwnicą?

Wymagany prześwit technologiczny, rozpiętość między podporami oraz całkowita wysokość budynku zależą od udźwigu suwnicy, rozstawu jej kół i skrajni roboczej. Lżejsze suwnice pozwalają najczęściej na zachowanie standardowej wysokości obiektu przemysłowego. Urządzenia o znacznej nośności wymuszają natomiast wyraźne podniesienie poziomu dachu, aby zapewnić bezpieczną przestrzeń użytkową nad przenoszonym ładunkiem oraz samym pomostem. Rozpiętość nawy bywa w takich projektach celowo ograniczana. Konstrukcja dźwignicy o dużej rozpiętości generuje znacznie wyższe siły poprzeczne niż standardowa rama hali o podobnych wymiarach. Minimalne odległości konstrukcji dachu i słupów od rzeczywistych gabarytów suwnicy wynikają wprost z przepisów BHP oraz norm technicznych. Inwestor musi zachować bezpieczne strefy poruszania się dla obsługi technicznej.

Projekt musi przewidzieć mocne belki podsuwnicowe, lokalne wzmocnienia węzłów lub bardziej wymagające fundamentowanie. Belki podsuwnicowe to najczęściej elementy jednoprzęsłowe tworzone z hutniczych profili dwuteowych lub specjalnych blachownic spawanych. Opiera się je bezpośrednio na wspornikach zintegrowanych ze słupami głównymi. Elementy te wymagają sprawdzenia różnych schematów ustawienia pracującej suwnicy na torze jezdnym, aby trafnie zweryfikować maksymalne wytężenie materiału przy zginaniu w płaszczyźnie silnej i bocznej. Same fundamenty również rosną. Kiedy inżynier stosuje sztywne połączenia słupów, momenty zginające przenoszone na stopę fundamentową mocno zwiększają jej wymiary w porównaniu z lżejszymi rozwiązaniami przegubowymi. Przy trudnych warunkach gruntowych projektanci decydują się na specjalistyczne posadowienie pośrednie na palach. Wczesne określenie parametrów sprzętu pozwala dobrać odpowiednio wytrzymałe gatunki stali dla poszczególnych elementów nośnych i zauważalnie zoptymalizować rozstaw osiowy ram.

O ostatecznym koszcie całego przedsięwzięcia przesądza nie sam fakt instalacji suwnicy, lecz moment uwzględnienia jej w planach budynku. Wczesna analiza obciążeń dynamicznych oraz przemyślana integracja wymagań dźwignicy z głównym układem konstrukcyjnym skutecznie minimalizują ryzyko kosztownych zmian. Poprawki wprowadzane po zamówieniu stali wiążą się z poważnymi opóźnieniami w harmonogramie robót. Spółka Centrum Konstrukcji Halowych z Żaboklik koło Siedlec zajmuje się generalnym wykonawstwem obiektów przemysłowych w formule „zaprojektuj i wybuduj”. Obiektywne dane o masie i zewnętrznych gabarytach sprzętu podnoszącego ułatwiają dobór optymalnych materiałów przed rozpoczęciem prac ziemnych. Dobrze zaplanowana współpraca suwnicy ze szkieletem hali gwarantuje stabilność procesów produkcyjnych przez wiele lat eksploatacji.
